防爆机械通球指示器 型号:ZX14-YY-TZS-2库号：M403778

防爆机械通球指示器（非插入式清管球通过指示器）型号:ZX14-YY-TZS-2库号：M403778

ZX14-YY-TZS-2型磁性（非插入）防爆通过指示仪选型使用说明YY-TZS-2型磁性防爆通过指示仪（非插入式清管器通球指示器或俗称外卡式通球指示器）

磁性防爆通过指示仪是用于油、气、水等输送管线清管时，清管器通过与否的地面判定仪器。它安装、拆卸灵活方便，能够满足管道对指示器的要求，只需将指示器緾绕固定在管线外壁即可工作，解决了机械式通过指示器易打火、易产生机械故障、不防爆、影响通球判断的准确性和电子式因干扰产生误报、漏报的问题。

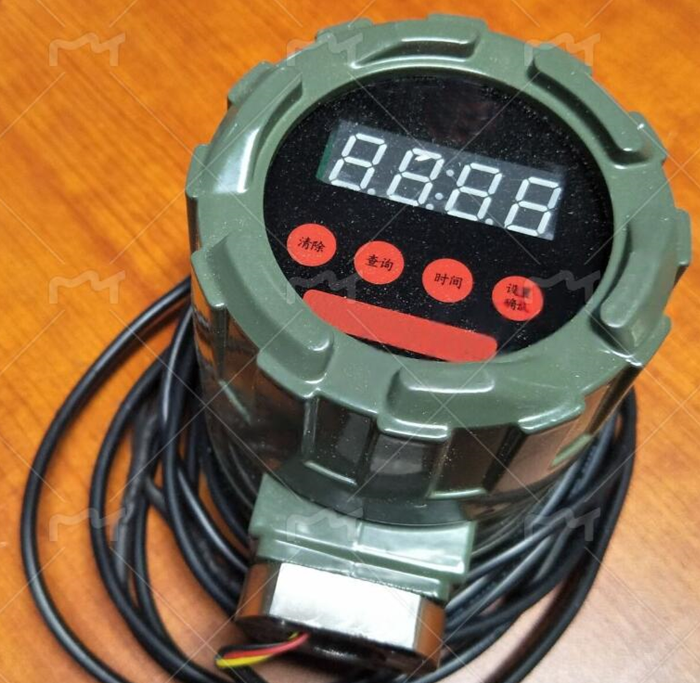

一、产品组成磁性防爆通过指示仪是由：防爆远传显示机|构YY-TZS（LCD具有加热功能、记录通过时间、存储记忆100次、远传、防爆标志dⅡBT6、防护等级IP65）及传感机|构、可拆卸的装卡机|构、连接导线、加长杆（若需要，一般埋地管线用）组成。磁性防爆通过指示仪传感机|构是由异向磁阻电路、平衡放大电路、低通滤波电路，触发电路，CPU等组成，配套远传开关电路、显示电路、复位电路构成。

二、使用特点产品工作时，内置计|时器自动走时，显示标准时间，当带有磁力的清管器通过时，显示清管器通过的时间并远传一个开关信号供清管流程控制中心了解清管器的运行情况，显示机|构同时存储记忆通过次数及时间，记忆次数：100次。

三、适用范围1.适用温度-40~100℃。2.适于所有材质的输送管道。3.清管器可以带磁力源（永磁体3000-4500高斯）4.适用爆炸性气体、易燃介质场所5.防爆标志dⅡBT66.防护等级IP65。7.LCD电源：外接24VDC（也可以5#电池供电，使用时只能二项选一）。8.远传控制信号。9.控制接点容量：24VDC、3A。10.远传控制信号作用时间：5S。11.远传接口1/2NPT（F）或3/4NPT（F）、M20*1.5（F）12.若无外接供电时，采用本机自带5#电池供电。

五、使用方法（一）显示机|构使用方法1、在远传接口连接四线制接线（红色：24VDC，黑色：地线，二根黄色：J-1、J-2继电器节点（双节点2A）），或安装5#电池后，进入自动校准程序有一个指示灯亮，一般10秒内完成。数码管显示当前时间进入工作状态。2、如果需要调时，按前面板的“设置确定”键,需调整的数字开始闪烁，连续按“设定”键，闪烁的数字向右移位。按“调时”键可调整时间，完成后，按“设置确定”键至后一位结束（没有闪烁的数字）。请按当前时间或者需要时间设置定时。检验刚才设置时间，按“调时”键。显示设置时间。3、工作过程中如果需要调时，按“设置确定”键，时钟显示闪烁点亮。按照上面方法此时可调时。4、在工作状态时，时钟走时，（按“调时”键可显示当前时间）当清管器通过时，仪表先显示通过次数，3秒后再显示通过时间，同时信号远传，信号一直保持到数码管显示结束。5、查询过去每次通球通过次数和时间。按“查询”显示次数为后一次通过次数，马上再按一次，显示为1；再按“设置确定”键显示的就是第YI次通过的时间。显示时间为过去每一次通过球时间。以此类推N次（可储存100次）。6、清除次数：按“清CHU”键清除全部通过次数。同时显示当前时间。当前时间不能被清除。改时间请按“设置确定”。键7、查询是否有球通过，按“查询”如果没有球通过只能当前显示时间。如果有球通过先显示次数后显示时间。8、查询当前时间按“调时”或者“查询”键。显示当前时间。（二）远传线接线方法红线连接24VDC+，黑线连接24VDC－，2根黄线是J-1、J-2继电器节点（双节点2A）可以任意连接，原理是当带有永磁体清管器通过时，仪表继电器节点闭合，闭合时间5秒，黄线和黄线接通。

注意：1、24V电源与5#电池不能同时供电。2、24V供电电源，不低于12V，不过25V。3、24V供电电源和返回信号线可以是同一个电源。需要用户自已连接供电电源到使用设备的地。4、场有条件的。建议采用24VDC供电电源。
